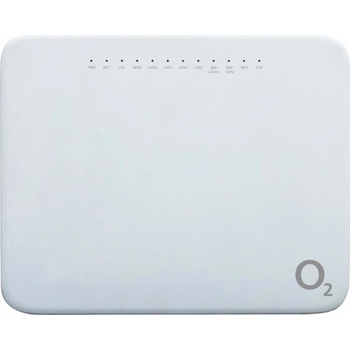

Comtrend VR-3047eu

Modem pochází z O2 distribuce. Nové zafóliované balení.

Záruka 36 měsíců.

• Pro technologii VDSL a optickou linku
• 4x ethernetový port, 1x WAN port a 1x USB 2.0
• Wi-Fi 2.4GHz 802.11b/g/n a Wi-Fi 5GHz 802.11a/n/ac
• Integrované WebGUI pro jednoduchou správu modemu, podpora bridge
• Podporuje O2 TV
• Záruka 36 měsíců

Modem Comtrend VR-3047eu plně využívá své schopnosti dvoupásmové Wi-Fi a dosahuje rychlosti až 300 Mbps v pásmu 2,4 GHz a 867 Mbps v pásmu 5 GHz. Užijte si celkovou rychlost až 1 200 Mb/s, abyste odstranili ukládání do vyrovnávací paměti z vašich HD streamů a zpoždění online her. Dvě bezdrátová pásma jsou oddělena ve dvou vyhrazených sítích Wi-Fi, které podporují více zařízení a zároveň snižují rušení signálu.

• Zařízení nabízí široké možnosti použití: Modemový router spojuje funkce VDSL modemu, NAT routeru, 4portového přepínače a bezdrátového přístupového bodu a poskytuje tak komplexní řešení pro připojení k vaší domácí síti.
• Gigabitové kabelové připojení pro ultrarychlé přenosové rychlosti: s jedním gigabitovým WAN portem a čtyřmi gigabitovými LAN porty mohou být rychlosti až 10× vyšší než u standardních ethernetových připojení.
• Maximalizuje možnosti streamování videa: Zařízení je Vybaveno technologií 802.11ac Wave 2, která poskytuje bezdrátové připojení 2x2 AC1200, MU-MIMO pro lepší zážitek z videa.
• Vyvážený výkon: Podporuje nejnovější technologie G.vector & G.inp pro zmírnění přeslechů a impulsního šumu, což má za následek vyšší datovou propustnost sítě.

Všestranné sdílení USB: S portem USB 2.0 můžete sdílet tiskárny, soubory a média s různými zařízeními v místní síti nebo prostřednictvím serveru FTP.

Základním designovým konceptem VR-3047eu je zlepšit uživatelskou zkušenost s vysokorychlostními aplikacemi tím, že poskytuje lepší pokrytí a stabilní WiFi služby.

• Podrobnější informace o nastavení modemu naleznete zde: https://www.o2.cz/podpora/internet/nastaveni-comtrend-vr-3047-eu
• Konfigurace modemu se provádí z prohlížeče zadáním adresy http://10.0.0.138/

Uživatelské jméno = admin

Heslo najdete na štítku na spodní straně modemu

Hardware

• Rozhraní: 1 x DSL port, 1 x 10/100/1000 Mbps WAN port, 4 x 10/100/1000 Mbps LAN porty, 1 x USB 2.0
• Napájení: DC 12V 1,5A
• Podpora PoE: ne
• Paměť: 16 MB FLASH / 128 MB DRAM (vestavěná)
• Anténa: 4x interní anténa
• Rozměry (ŠxHxV): 186x151x30mm

Všeobecné

DSL standardy: VDSL2, ADSL2/2+, ADSL (Annax B)

Podporuje profily VDSL2 8a, 8b, 8c, 8d, 12a, 12b, 17a, 35b

• Bezdrátové standardy: IEEE802.11a/n/ac, 5 GHz, IEEE 802.11b/g/n, 2.4 GHz
• Rychlost WiFi signálu: 5 GHz: až 876 Mbps; 2.4 GHz: až 300 Mbps
• Provozní frekvence: 2.4 GHz a 5 GHz

Citlivost příjmu Wi-Fi 5 GHz:

• 11a 6Mbps: -96dBm, 11a 54Mbps: -79dBm
• 11ac HT20: -71dBm, 11ac HT40: -66dBm,
• 11ac HT80: -63dBm, 11n HT20: -72dBm,
• 11n HT40: -71dBm

2,4 GHz:

• 11g 54M: -77dBm, 11n HT20: -74dBm,
• 11n HT40: -72dBm
• Bezdrátové zabezpečení: WEP, WPA / WPA2, WPA-PSK / WPA2-PSK šifrování

Funkce softwaru

• Typ WAN: ATM/PTM/ETH/Dongle
• DHCP: Server, Klient, Seznam klientů DHCP, Rezervace adres
• Quality of Service: WMM, Bandwidth Control
• Port Forwarding: Virtuální server, Port Triggering, UPnP, DMZ, Bridge
• VPN Pass-Through: PPTP, L2TP, IPSec
• Řízení přístupu: Rodičovská kontrola (Parental Control), Local Management Control, Host List, Access Schedule, Rule Management
• Zabezpečení brány firewall: DoS, SPI Firewall, IP Address Filter / MAC Address Filter / Domain Filter, IP and MAC Address Binding
• Sdílení USB: Support Samba (Storage) / FTP Server, Media Server / Printer Server / DLNA
• Správa: Access Control, Local Management, Remote Management
• Internetový protokol: IPv4, IPv6

Provozní teplota 0°C ~40°C (32°F ~104°F)

Skladovací teplota -40°C ~70°C (-40°F ~158°F)

Relativní vlhkost 10%~90%, nekondenzující

Skladovací vlhkost 5%~90% nekondenzující

Nastavení pro 5G Internet

WTTX ODU ZTE WF830 + Comtrend VR-3047 eu

Nastavení směrování portů na modemu Comtrend VR-3047 eu

• Pomocí ethernetového (síťového) kabelu propojte modem se svým počítačem. Jeden konec zapojte v modemu do výstupu LAN1, LAN3 nebo LAN4 a druhý do LAN svého počítače.
• Do internetového prohlížeče zadejte adresu http://10.0.0.138/. Zobrazí se vám okno pro přihlášení do konfigurace modemu.

  - Přihlaste se do konfigurace modemu:

Uživatelské jméno = admin

Heslo najdete na štítku na spodní straně modemu, pokud jste ho v minulosti neměnili.   - V nabídce snadné konfigurace zvolte Advanced setup.   - Až se zobrazí stránka pro pokročilé nastavení v horním menu vyberte Services.   - V levém svislém menu pak zvolte Firewall.   - Následně zvolte Port Forwarding.   - Povolte funkci Port Forwarding zaškrtnutím pole Enable a přidejte nové pravidlo.

Comment – napište, jak chcete svoji konfiguraci pojmenovat.

Local IP – napište IP adresu svého zařízení v domácí síti.

Local Port from a Local Port to – napište rozsah portů, na kterém vaše zařízení komunikuje. Pokud se jedná pouze o jeden port, napište ho do obou polí.

Remote Port from a Remote Port to – napište čísla portů na které je služba směrována na WAN rozhraní. Většinou se jedná o stejné čísla jako v předchozím kroku.

Protokol – zvolte možnost TCP, UDP nebo Both.

Interface – zvolte použité rozhraní. Rozhraní nas0_4 je používáno v případě použití Ethernet IPoE (tedy běžně použité v případě WTTx jednotek). Pokud ponecháte nastaveno Any bude konfigurace provedená na všechny přednastavené WAN rozhraní.

Konfiguraci uložte kliknutím na tlačítko Add.   - Nyní v modemu Comtrend nastavte statickou IP adresu na WAN rozhraní. V horním menu pokročilého nastavení vyberte WAN a následně Ethernet WAN.

Pro úpravu WAN připojení vyberte správné WAN rozhraní. V případě WTTx zvolte nas0_4.

V části WAN IP Settings přepněte nabídku z DHCP na Fixed IP. Položky Local IP address, Remote IP address, Subnet Mask a DNS server vyplňte podle potřeby sítě. Nastavení uložte kliknutím na Apply Changes.

Vyčkejte, dokud není nastavení potvrzeno změnou obrazovky (cca 10 sekund).

Nastavení směrování portů na venkovní anténě (modemu) ZTE WF830 - Do prostředí webové konfigurace venkovní antény vstoupíte standardně na adrese http://192.168.0.1/ . Stačí kliknout na odkaz, případně tuto adresu zadat do internetového prohlížeče.   - Přihlaste se do konfigurace venkovní antény:

Uživatelské jméno = admin

Heslo = ZTE@WTTX

Klikněte na Login.   - Po přihlášení v horním menu vyberte Settings. V levém svislém menu zvolte Firewall a poté Port Forwarding.   - Nové přesměrování vytvořte kliknutím na Add List.   - Vyplňte prázdná pole formuláře:

Protocol – zvolte možnost TCP&UDP.

Remote Port Range – napište port, na kterém vaše zařízení komunikuje.

Local Host – je určeno pro IP adresu modemu ZTE H267A (vámi nastavená statická IP na WAN rozhraní viz bod 10 v konfiguraci modemu ZTE).

Local Port – napište stejné číslo portu, jako u Remote Port Range.

Konfiguraci uložte kliknutím na tlačítko Submit.   - Během několika sekund modem nastavení uloží a vzdálený přístup k zařízení bude povolen. Pokud se nastavení správně uložilo, uvidíte nový řádek s vaší právě vytvořenou položkou. Teď můžete na zařízení ve své domácí síti přistupovat vzdáleně přes internet.

WTTX ODU ZTE MF268 + Comtrend VR-3047 eu

Nastavení směrování portů na modemu Comtrend VR-3047 eu

• Pomocí ethernetového (síťového) kabelu propojte modem se svým počítačem. Jeden konec zapojte v modemu do výstupu LAN1, LAN3 nebo LAN4 a druhý do LAN svého počítače.
• Do internetového prohlížeče zadejte adresu http://10.0.0.138/. Zobrazí se vám okno pro přihlášení do konfigurace modemu.

  - Přihlaste se do konfigurace modemu:

Uživatelské jméno = admin

Heslo najdete na štítku na spodní straně modemu, pokud jste ho v minulosti neměnili:   - V nabídce snadné konfigurace zvolte Advanced setup.   - Až se zobrazí stránka pro pokročilé nastavení v horním menu vyberte Services.   - V levém svislém menu pak zvolte Firewall.   - Následně zvolte Port Forwarding.

Povolte funkci Port Forwarding zaškrtnutím pole Enable a přidejte nové pravidlo.

Comment – napište, jak chcete svoji konfiguraci pojmenovat.

Local IP – napište IP adresu svého zařízení v domácí síti.

Local Port from a Local Port to – napište rozsah portů, na kterém vaše zařízení komunikuje. Pokud se jedná pouze o jeden port, napište ho do obou polí.

Remote Port from a Remote Port to – napište čísla portů na které je služba směrována na WAN rozhraní. Většinou se jedná o stejné čísla jako v předchozím kroku.

Protokol – zvolte možnost TCP, UDP nebo Both.

Interface – zvolte použité rozhraní. Rozhraní nas0_4 je používáno v případě použití Ethernet IPoE (tedy běžně použité v případě WTTx jednotek).

Pokud ponecháte nastaveno Any bude konfigurace provedená na všechny přednastavené WAN rozhraní. Konfiguraci uložte kliknutím na tlačítko Add.   - Nyní v modemu Comtrend nastavte statickou IP adresu na WAN rozhraní. V horním menu pokročilého nastavení vyberte WAN a následně Ethernet WAN.

Pro úpravu WAN připojení vyberte správné WAN rozhraní. V případě WTTx zvolte nas0_4. V části WAN IP Settings přepněte nabídku z DHCP na Fixed IP. Položky Local IP address, Remote IP address, Subnet Mask a DNS server vyplňte podle potřeby sítě. Nastavení uložte kliknutím na Apply Changes.

Vyčkejte, dokud není nastavení potvrzeno změnou obrazovky (cca 10 sekund).

Nastavení směrování portů na venkovní anténě (modemu) WTTX ODU ZTE MF268 - Do prostředí webové konfigurace venkovní antény vstoupíte standardně na adrese http://192.168.0.1/. Stačí kliknout na odkaz, případně tuto adresu zadat do internetového prohlížeče.   - Přihlaste se do konfigurace venkovní antény:

Heslo = ZTE@WTTX

Klikněte na Login.   - Po přihlášení ve spodní části obrazovky vyberte Advanced Settings. Ve vodorovném menu zvolte Firewall a poté Port Mapping.   - Vyplňte prázdná pole formuláře:

Scr. Port – napište port, na kterém vaše zařízení komunikuje.

Dest. IP Adress – je určeno pro IP adresu modemu ZTE H267A (vámi nastavená statická IP na WAN rozhraní viz bod 10 v konfiguraci modemu ZTE).

Dest. Port – napište stejné číslo portu, jako u Scr. Port.

Protocol – zvolte možnost TCP&UDP.

Comment – Zvolte si název pravidla.

Konfiguraci uložte kliknutím na tlačítko Apply.   - Během několika sekund modem nastavení uloží a vzdálený přístup k zařízení bude povolen. Pokud se nastavení správně uložilo, uvidíte nový řádek s vaší právě vytvořenou položkou. Teď můžete na zařízení ve své domácí síti přistupovat vzdáleně přes internet.

Huawei B2368 + Comtrend VR-3047 eu
