Huawei AP263

Huawei AP263 - moderní přístupový bod

Huawei AP263 je inovativní přístupový bod využívající nástěnnou technologii Wi-Fi 6 (802.11ax) . Je schopen současně podporovat pásma 2,4 GHz (2x2 MIMO) i 5 GHz (2x2 MIMO) , čímž dosahuje působivé rychlosti zařízení až 2,975 Gbps . Nabízí vysokou propustnost v kompaktním designu a je perfektní volbou pro moderní podniky, nemocnice a středně velké vzdělávací instituce.

Vysoce kvalitní připojení s Huawei AP263

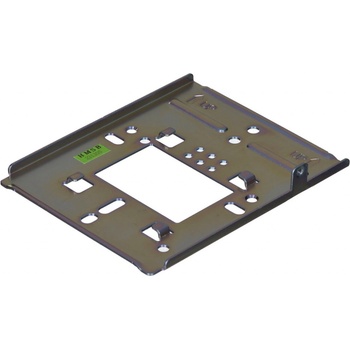

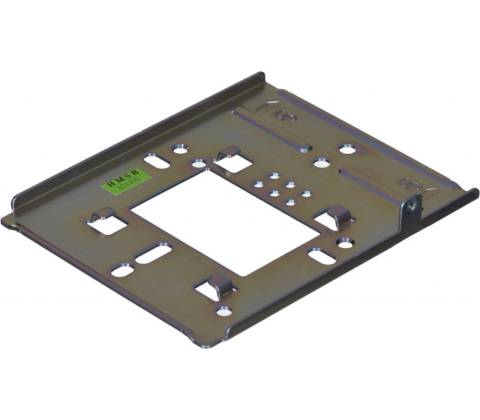

Díky dvoupásmovému provozu může Huawei AP263 podporovat 2,4 GHz i 5 GHz a nabízí maximální rychlosti až 575 Mb/ s, respektive 2,4 Gb/s . Tato kombinace umožňuje celkovou rychlost 2,975 Gbps . Zařízení je dodáváno s 1 x GE porty, což umožňuje flexibilní konfiguraci sítě. Díky různým instalačním režimům, jako je montáž na stěnu nebo desku, a vestavěným chytrým anténám poskytuje AP263 přesné pokrytí signálem, minimalizuje rušení a maximalizuje kvalitu signálu.

Pokročilé technologie v Huawei AP263

Huawei AP263 představuje nejnovější generaci standardů Wi-Fi – fungující pod Wi-Fi 6 (802.11ax). Zařízení je optimalizováno pro prostředí s více paralelními signály. Vyniká v oblastech, kde různé sítě nebo zařízení fungují současně v obou frekvenčních pásmech. Jeho klíčové technologie, jako je MU-MIMO a 1024-QAM , umožňují efektivní provoz v nejnáročnějších podmínkách a zajišťují vysoce kvalitní připojení pro více uživatelů.

Zabezpečení a optimalizace s Huawei

Huawei upřednostňuje nejvyšší bezpečnostní standardy. Díky pokročilým technologiím, jako je ověřování uživatelů a šifrování pro bezdrátový přístup, monitorování neoprávněných zařízení a další bezpečnostní funkce pro drátový přístup k přístupovému bodu, si mohou být uživatelé jisti, že jejich data jsou chráněna v každé fázi přenosu.

Cloudová správa s Huawei Cloud

Huawei AP263 umožňuje správu sítě prostřednictvím cloudu, čímž eliminuje potřebu nasazování dalších ověřovacích serverů nebo WLAN AC. V režimu správy cloudu mají uživatelé přístup k pokročilým funkcím, jako je ověřování pomocí sdíleného klíče (PSK), portálu, SMS nebo ověřování sociálních médií. Vše se snadno nastavuje a zároveň zajišťuje vysoce kvalitní připojení a maximální zabezpečení pro uživatele.

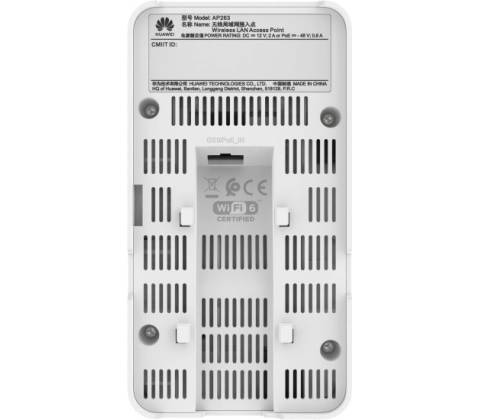

Přehled Tabulka 5-56 Základní informace o AP263 Položka Podrobnosti Popis AP263 (11x vnitřní, 2+2 duální pásma, chytrá anténa, USB, BLE) Číslo dílu 50084981 Modelka AP263 První podporovaná verze V200R021C01 Vzhled Obrázek 5-37 Vzhled AP263

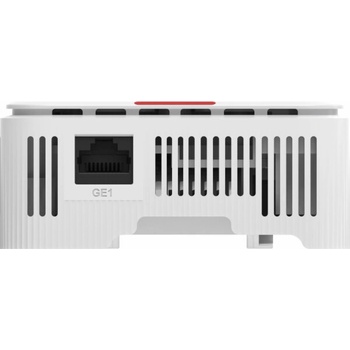

Porty Obrázek 5-38 Porty na AP263 1

GE0/PoE_IN 2

GE1 3

USB 4

DC 12V

Tabulka 5-57 Porty na AP263 Přístav Typ konektoru Popis Dostupné komponenty GE0/PoE_IN RJ45 10/100/1000M ethernetový elektrický port s automatickou detekcí, který se připojuje ke kabelovému Ethernetu a podporuje vstup PoE.

Síťový kabel

GE1 RJ45 Elektrický port Ethernet, který podporuje automatické snímání 10/100/1000M a připojuje se ke kabelovému Ethernetu

Síťový kabel

DC 12V DC konektor Připojuje se k 12V napájecímu adaptéru. 12V DC napájecí adaptér

USB USB 2.0 typ A Připojuje se k terminálu IoT za účelem implementace aplikací IoT. modul IoT

Indikátory a tlačítka Obrázek 5-39 Indikátory a tlačítka na AP263

Indikátor je umístěn uvnitř panelu, který se rozsvítí po zapnutí AP. 1

Indikátor 2

Výchozí

Tabulka 5-58 Indikátory na AP263 Sítotisk název Barva Postavení Popis - Systémový indikátor Zelená Vydržte

Výchozí stav po zapnutí.

AP je právě zapnuto a software ještě není spuštěn.

Zelená Svítí po jednom bliknutí

Stav spuštění softwaru.

Po resetování systému a zahájení nahrávání softwaru indikátor jednou bíle zabliká. Dokud není software nahrán a spuštěn, indikátor zůstane trvale bílý.

Zelená Pomalé blikání (0,5 Hz)

AP funguje správně, ethernetové připojení je normální a STA jsou přidruženy k AP.

Tento stav je podporován ve verzi V200R022C00 a novějších verzích.

Zelená Pomalé blikání (0,2 Hz)

AP funguje správně a ethernetové připojení je normální.

U V200R022C00 a novějších verzí tento stav také označuje, že k AP není přidružena žádná STA.

Zelená Bliká jednou za 0,25 s (4 Hz)

Poplach.

• Probíhá aktualizace softwaru.
• Po načtení a spuštění softwaru AP požádá o připojení online, pokud funguje v režimu Fit AP nebo cloudové správy. Indikátor zůstane v tomto stavu, než se AP úspěšně přepne do režimu online.
• Přístupový bod funguje v režimu Fit AP nebo cloudové správy a nelze jej připojit.

Červené Vydržte

Chyba.

Došlo k chybě, která ovlivňuje služby, jako je selhání detekce DRAM nebo selhání načítání systémového softwaru. Závadu nelze automaticky odstranit a je nutné ji odstranit ručně.

Tabulka 5-59 Tlačítka na AP263 Sítotisk název Popis Výchozí Tlačítko reset

• U verzí starších než V200R021C11 podržte tlačítko déle než 3 sekundy pro obnovení továrního nastavení a restartování zařízení.
• U V200R021C11 a novějších verzí, pokud stisknete tlačítko, zařízení se resetuje; pokud tlačítko podržíte déle než 6 sekund, zařízení obnoví tovární nastavení, přepne se do režimu Fit a restartuje se.

Technické specifikace Tabulka 5-60 Technické specifikace AP263 Položka Specifikace Typ instalace

• Lavice
• stěna
• Strop
• Spojovací skříňka

Rozměry bez obalu (V x Š x H) [mm(in.)] 160 mm x 86 mm x 38 mm (6,30 palce x 3,39 palce x 1,50 palce) Rozměry s balením (V x Š x H) [mm(in.)] 75 mm x 205 mm x 115 mm (2,95 palce x 8,07 palce x 4,53 palce) Hmotnost bez obalu [kg(lb)] 0,320 kg (0,705 lb) Hmotnost s balením [kg(lb)] 0,542 kg (1,195 lb) Úložný prostor NAND Flash 256 MB Konzolový port BLE konzole Maximální spotřeba [W] 12 W Maximální odvod tepla [BTU/hod] 41 BTU/hod Režim napájení

• DC adaptér
• PoE

Jmenovité vstupní napětí [V] 12 V Rozsah vstupního napětí [V] 12±10%

PoE: 802.3at/af

Přepěťová ochrana servisního portu

PoE port:

• Diferenční režim (48 V-RTN): 0,5 kV (1,2/50 us, 42 ohmů), kritérium B
• Společný režim (8 vodičů k zemi): 6 kV (1,2/50 us, 42 ohmů), kritérium B

Maximální počet fyzických portů na celém zařízení GE (RJ45) x 2, 10M/100M/1000M automatické snímání Dlouhodobá provozní teplota [°C(°F)] 0 °C až 40 °C (32 °F až 104 °F) (Pokud je nadmořská výška v rozsahu 1800 m až 5000 m, teplota se sníží o 1 °C nebo 1,8 °F pokaždé, když se nadmořská výška zvýší o 300 m .) Skladovací teplota [°C(°F)] –40 °C až +70 °C (–40 °F až +158 °F) Dlouhodobá provozní relativní vlhkost [RH] 5% RH až 95% RH Dlouhodobá provozní výška [m(ft.)] –60 m až +5000 m (–196,85 ft až +16404,20 ft) Atmosférický tlak [kPa] 53 kPa - 106 kPa ETSI 300 019-2-3 Přízemní plovoucí půda USB USB 2.0 (podporující 5W napájení) BLE BLE5.0 Číslo rádia 2 Provozní frekvenční pásmo

• 2,4 GHz
• 5 GHz

MIMO prostorové proudy

• Rádio 0 (2,4 GHz): 2x2
• Rádio 1 (5 GHz): 2x2

Wi-Fi standard

• 2.4G: 802.11b/g/n/ax
• 5G: 802.11a/n/ac/ac Vlna 2/ax

Rádiové rozhraní Vestavěné chytré antény Zisk antény 2,4G: 2 dBi/řetěz (špičková hodnota) 1 dBi (kombinovaný zisk) 5G: 3 dBi/řetěz (špičková hodnota) 1 dBi (kombinovaný zisk)

BLE: 4 dBi

Maximální vysílací výkon 2,4G: 20 dBm/řetězec 23 dBm (kombinovaný výkon) 5G: 20 dBm/řetězec 23 dBm (kombinovaný výkon)

BLE: < 10 dBm

Singalový rádiový vysílací výkon [dBm]

• 2.4G: -10 dBm až 20 dBm/řetězec
• 5G: -10 dBm až 20 dBm/řetězec

MTBF [rok] 69,7 roku MTTR [hodina] 0,5 hodiny Stabilita frekvence [ppm] +/-20 Popis zdroje 802.3at Žádná funkce není omezena. Popis napájecího zdroje 802.3af Funkce USB není k dispozici. Popis stejnosměrného napájecího zdroje Žádná funkce není omezena. Stažení Technický list přístupového bodu Huawei AP263
